Como um chicote de fios DB melhora a estabilidade da conexão e a eficiência do sistema?

OChicote de fios DBdesempenha um papel vital nos modernos sistemas eletrônicos e de comunicação, fornecendo conexões estáveis, eficientes e organizadas entre vários componentes. Este artigo explora em profundidadeo queum chicote de fios DB é,por queé importante em diferentes setores ecomoaumenta a confiabilidade e a integridade do sinal. Ao apresentar parâmetros técnicos detalhados, listas de recursos e tabelas profissionais, ajuda os leitores a compreender a estrutura, a funcionalidade e os padrões de desempenho dos chicotes elétricos DB. O conteúdo também responde a dez perguntas frequentes que os clientes costumam ter, garantindo clareza e transparência técnica. Por fim, o artigo apresentaDongguan Signalorigin Precision Connector Co., Ltd., um fabricante profissional dedicado a soluções de chicote de fios DB de alta qualidade e convida os leitores a entrar em contato com a empresa para obter serviços personalizados e suporte técnico.

Índice

1. O que é um chicote de fios DB e por que é importante

2. Como funciona o chicote de fios DB e principais parâmetros técnicos

3. FAQ: Perguntas comuns sobre chicote de fios DB

4. Sobre Dongguan Signalorigin Precision Connector Co., Ltd. e Resumo / Contato

1. O que é um chicote de fios DB e por que é importante

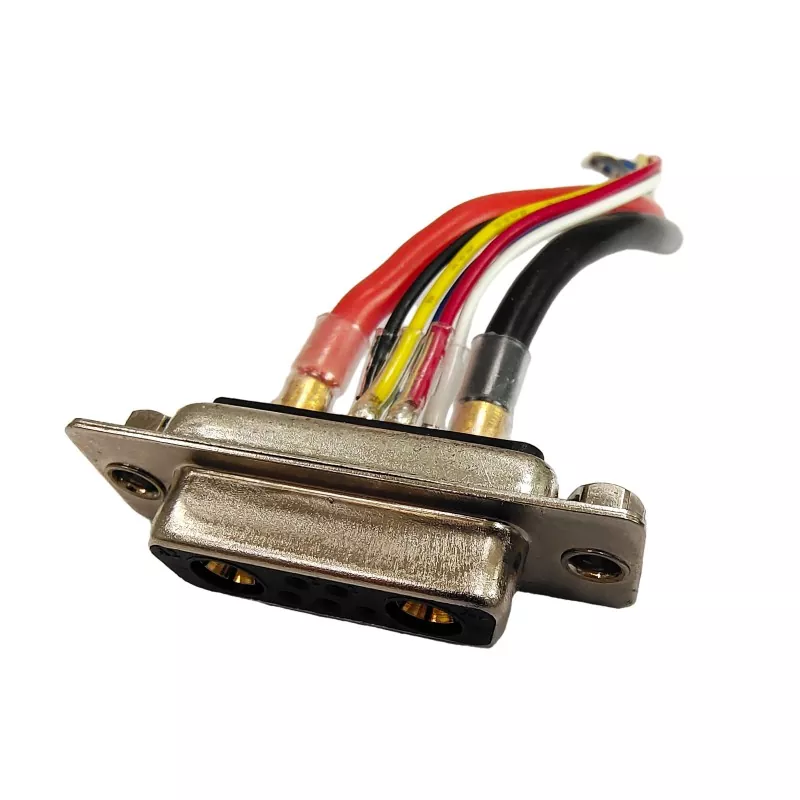

A Chicote de fios DBrefere-se a um conjunto de fiação construído em torno de uma interface de conector D-sub (ou "DB"), combinando vários fios individuais, terminais, blindagem e capa protetora em um único chicote integrado que termina em um ou mais conectores DB (por exemplo, DB-9, DB-15, DB-25, DB-44, DB-52, etc.). Esses chicotes são comuns em comunicações de dados, instrumentação, sistemas de controle industrial, aviônicos e diagnósticos automotivos.

Ao agrupar os fios em um único chicote e integrá-los à interface do conector DB, um chicote de fios DB garante a integridade do sinal, o mapeamento correto dos pinos, a blindagem consistente e a instalação simplificada. Em essência, é o sistema nervoso que liga a eletrônica no nível da placa ou do sistema a sistemas externos por meio de conectores DB.

Por que éChicote de fios DBimportante (e crescente em demanda)?

• Integridade do sinal e supressão de ruído: Os conectores DB frequentemente transportam sinais analógicos ou digitais sensíveis; um chicote garante blindagem, aterramento correto e roteamento de cabos para reduzir EMI (interferência eletromagnética).

• Modularidade e escalabilidade: O uso de conectores DB permite que os sistemas sejam modulares – conectar/desconectar subsistemas é mais fácil em comparação com fios soltos.

• Confiabilidade e facilidade de manutenção: Um chicote consolidado é mais fácil de testar, inspecionar, substituir ou reparar do que muitos fios individuais.

• Uso crescente em sistemas avançados: Com a proliferação de sistemas de instrumentação, aquisição de dados e controle (por exemplo, automação industrial, diagnóstico de veículos elétricos, aeroespacial), os chicotes DB são mais procurados.

• Tendências de crescimento do mercado: O mercado de chicotes elétricos automotivos deverá atingir mais de US$ 125 bilhões até 2035, impulsionado pela adoção de EV e pela eletrônica avançada.

• Redução de complexidade e eficiência na fabricação: A simplificação dos projetos de chicotes reduz o custo de produção, reduz os prazos de entrega e reduz as taxas de erro.

2. Como funciona o chicote elétrico DB e principais parâmetros técnicos

Como é que umBanco de Dados Nóse ArnêsTrabalhar?

1. Seleção e preparação de fios– Escolha a bitola do condutor, o tipo de isolamento e a blindagem apropriados, dependendo do sinal (potência, dados, analógico) e das condições ambientais.

2. Roteamento e agrupamento– Agrupe os fios em ramificações lógicas, aplique mangas, amarrações ou blindagem trançada.

3. Integração de terminação e conector– Crimpe ou solde cada fio a um terminal, insira no alojamento do conector DB (pino/soquete), aplique backshell ou alívio de tensão.

4. Blindagem e aterramento– Conecte a blindagem ao invólucro ou ponto de aterramento para manter o desempenho EMI.

5. Teste e validação– Testes de continuidade, resistência de isolamento, testes de alto potencial (hipot) e testes de tração.

6. Montagem final e instalação– O chicote é conectado à interface DB em ambas as extremidades, fornecendo caminhos de sinal de um sistema para outro.

Principais parâmetros técnicos

Abaixo está uma tabela que resume as especificações típicas e personalizadas paraChicotes de fios DB:

Além disso, aqui está uma lista de recursos que os clientes costumam solicitar:

• Ramos de ruptura ou sub-arneses

• Fios codificados por cores e etiquetas etiquetadas

• Botas de conector sobremoldadas para alívio de tensão

• Invólucros traseiros, moldagem ou vedação robustos para proteção ambiental

• Torções personalizadas, blindagem de pares ou impedância controlada para pares diferenciais (por exemplo, RS-422, CAN, Ethernet via DB)

Exemplo de especificação de modelo

Estas especificações ilustram como umChicote de fios DBpode ser personalizado para necessidades rigorosas de aplicação.

3. FAQ: Perguntas comuns sobreChicote de fios DB

Abaixo está uma lista de cerca de dez perguntas comuns (em formato de perguntas e respostas) que clientes em potencial costumam fazer sobre os chicotes de fios DB, junto com respostas detalhadas breves, mas claras.

Q1: O que significa "DB" em DB Wire Harness?
A1: "DB" refere-se à família de conectores subminiatura D. O "B" historicamente indicava um tamanho de shell específico na nomenclatura mais antiga (embora muitos hoje se refiram vagamente a DB-9, DB-15, etc.). O termo adequado é D-sub, mas “DB” é amplamente utilizado na indústria.

Q2: Um chicote de fios DB pode transportar linhas de sinal e de energia?
A2: Sim. Você pode incluir linhas de energia (por exemplo, 12 V, 24 V) juntamente com linhas de sinal no mesmo chicote, desde que a bitola do fio, o isolamento e o design de diafonia/EMI sejam gerenciados adequadamente.

Q3: Como você garante a blindagem e a integridade do aterramento no DB Harness?
A3: Use blindagens individuais de nível de par ou folha + trança, amarre os drenos da blindagem ao invólucro do conector ou aos pinos de aterramento, mantenha pontos de aterramento consistentes e evite loops de aterramento.

Q4: Quais testes são recomendados para o chicote de fios DB?
A4: Teste de continuidade, teste de resistência de isolamento, teste hipot (alto potencial) e teste de tração mecânica. Além disso, a verificação funcional do sinal (por exemplo, taxa de erro de bit para linhas de dados) pode ser empregada.

P5: Os chicotes de banco de dados podem suportar dados de alta velocidade (por exemplo, Ethernet, RS-485)?
A5: Sim. Ao usar pares trançados, linhas de impedância controlada e blindagem, os chicotes DB podem suportar protocolos de alta velocidade, desde que a integridade do sinal seja preservada.

Q6: Quais materiais são melhores para isolamento em ambientes agressivos?
A6: FEP, ETFE, PTFE ou XLPE são ideais para exposição a altas temperaturas, produtos químicos ou chamas. Eles superam o PVC padrão em robustez.

Q7: Qual é o prazo de entrega típico para pedidos de chicotes de fios DB personalizados?
A7: O prazo de entrega depende da complexidade, quantidade e requisitos de teste, mas geralmente varia de 4 a 8 semanas. Opções aceleradas podem ser possíveis.

Q8: Como as etiquetas e cores dos fios são tratadas no DB Harness?
A8: Podemos codificar os condutores por cores e afixar etiquetas, marcação termorretrátil ou etiquetar cada fio com base na documentação do cliente para facilitar a instalação e manutenção.

Q9: Os chicotes de fios DB padrão são compatíveis com RoHS / IPC?
A9: Sim, os chicotes padrão podem ser fabricados em conformidade com RoHS e IPC/WHMA-A-620 (Classe 2 ou Classe 3 dependendo da aplicação).

Q10: Qual é o comprimento máximo durante o qual um chicote DB permanece confiável?
R10: Depende do tipo de sinal e das especificações elétricas, mas comprimentos de 10 a 20 metros são viáveis ​​em muitas configurações de controle ou instrumentação. Para percursos muito longos, a impedância, a queda de tensão e a integridade do sinal devem ser cuidadosamente projetadas.

Essas perguntas frequentes ajudam a orientar os clientes em potencial e a melhorar o SEO, correspondendo às consultas reais dos usuários.

4. SobreDongguan Signalorigin Precision Connector Co., Ltd.

Dongguan Signalorigin Precision Connector Co., Ltd.é um fabricante líder especializado em conectores de precisão, conjuntos de cabos e soluções personalizadas de chicotes de fios. Nossa experiência inclui design, produção e garantia de qualidade do chicote de fios DB. Atendemos uma clientela global nos setores de automação industrial, aeroespacial, telecomunicações, instrumentação e automotivo.

Nós nos orgulhamos de:

• Recursos internos completos: corte de cabos, decapagem de fios, crimpagem, sobremoldagem, laboratórios de testes

• Conformidade com padrões internacionais (IPC/WHMA, ISO, RoHS)

• Suporte de engenharia personalizado e prototipagem rápida

• Investimento contínuo em sistemas de automação e qualidade

Resumo e frase de chamariz

Em resumo, os chicotes elétricos DB são facilitadores essenciais nos complexos sistemas elétricos e de dados atuais, oferecendo modularidade, confiabilidade, blindagem e instalação eficiente. Compreender “o quê, por que, como” permite que os projetistas e compradores de sistemas especifiquem equipamentos que realmente atendam às necessidades de desempenho. NoDongguan Signalorigin Precision Connector Co., Ltd., trazemos muitos anos de profundidade em engenharia e excelência em fabricação para fornecer soluções DB Wire Harness que atendam às suas especificações mais exigentes.

Contatoconosco se desejar discutir seus requisitos de chicote de fios DB ou solicitar um orçamento personalizado—Contate-nos.
